诠释：本文采算科技教训了XRD分析晶体颓势的旨趣与措施，阐发了点、线、面、体类晶体颓势何如通过晶格畸变和相关衍射域尺寸变化影响XRD图谱，阐扬为衍射峰宽化、强度变化、位移和畸变。著述还先容了何如通过XRD定量关联颓势密度，并衔尾HRTEM、XPS、拉曼光谱等技巧联用，全面表征晶体颓势。
晶体颓势何如影响XRD图谱？
什么是晶体颓势？
完竣的晶体在表面上是由原子在三维空间中无穷周期性摆列组成的。可是，在骨子材料中，这种完竣结构是不存在的。任何偏离理念念周期性摆列的区域王人被称为晶体颓势。
DOI:10.1039/D2MA01009G

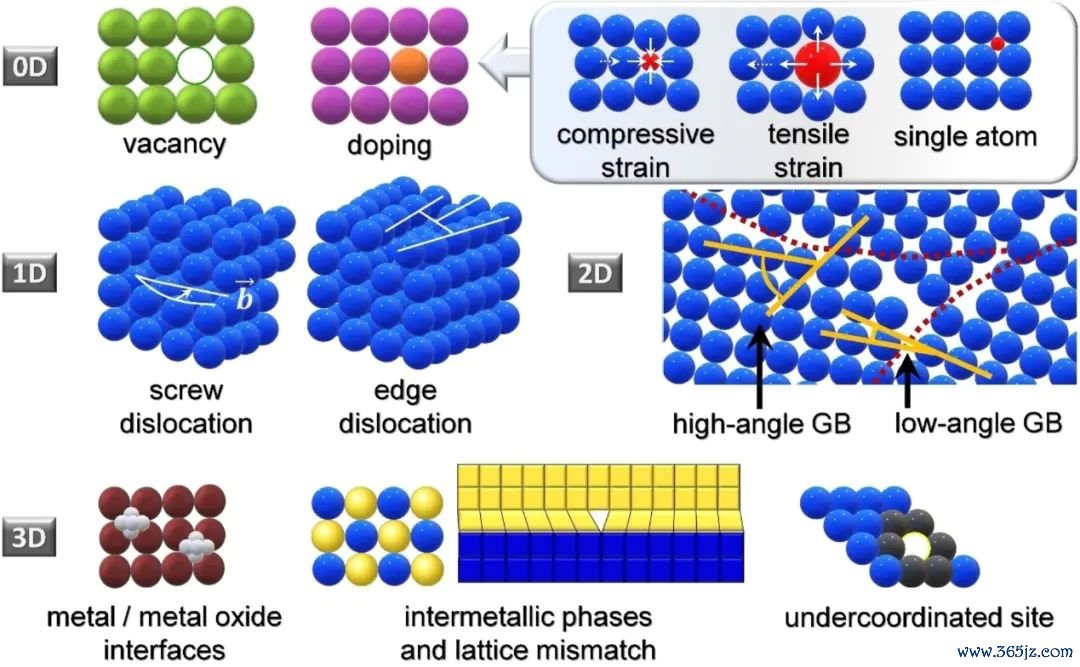

这些颓势字据其几何形态可分为：

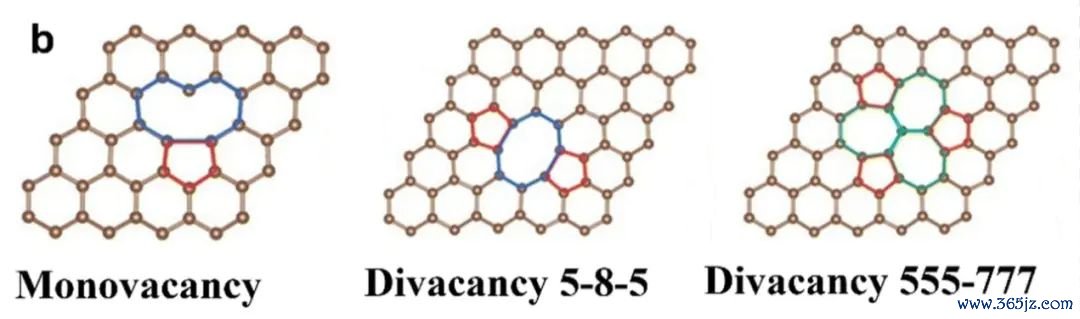

点颓势（0D）：如空位、流毒原子、替代原子等。空位示意在完竣的周期性晶格中移除一个原子，从而在晶体结构中留住一个空位。流毒原子示意在完竣的周期性晶格中的空位孔洞中多出一个原子。
线颓势（1D）：主如果指位错，如刃位错和螺位错。
面颓势（2D）：如堆垛层错、晶界、孪晶界等。
体颓势（3D）：如颗粒中的孔洞和空隙等。
DOI: 10.1002/tcr.202200070
颓势何如改革X射线衍射信号？
XRD分析颓势的物理基础在于，晶体颓势的存在会杂乱晶格的完竣周期性，从而对X射线的衍射行径产生可不雅测的影响。其中枢旨趣基于布拉格定律（Bragg’s Law）。

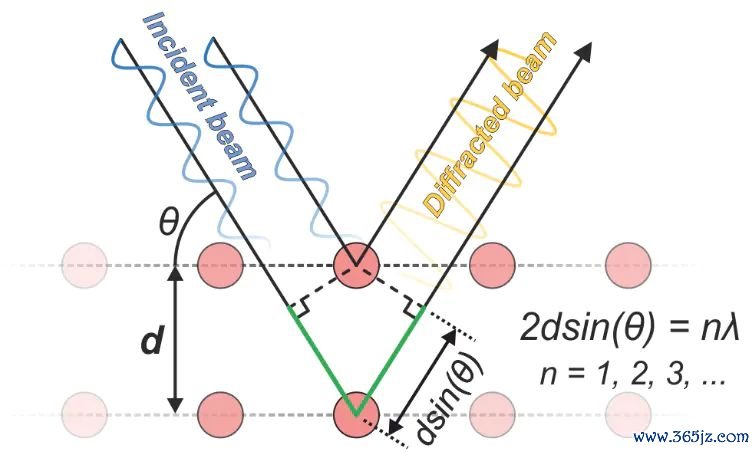

nλ = 2dsinθ
其中，n为衍射级数（时时为1），λ为入射X射线的波长，d为晶体中互相平行的晶面间距，θ为入射X射线与晶面之间的夹角（布拉格角）。
颓势主要通过以下两种格式改革衍射图谱：
引起晶格畸变（微应变）：位错、点颓势等会在其周围产生一个应变场，导致晶格间距d发生局部、非均匀性的变化。这会使得衍射峰的位置发生渺小偏移，而况更显耀地导致衍射峰的展宽。这种由晶格畸变引起的展宽被称为应变宽化。
减小相关衍射域尺寸：晶界、位错墙以及高密度的颓势会打断晶格的相连性，将大的晶粒分割成很多小的、大概餍足相关衍射要求的区域（称为微晶或相关衍射域）。相关衍射域尺寸的减小相同会导致衍射峰的展宽，这被称为尺寸宽化。
何如从XRD图中看见颓势？
衍射峰宽化分析
1）衍射峰宽化机制

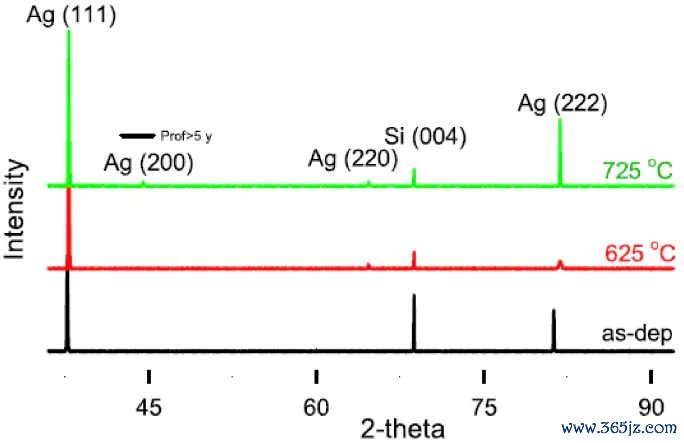

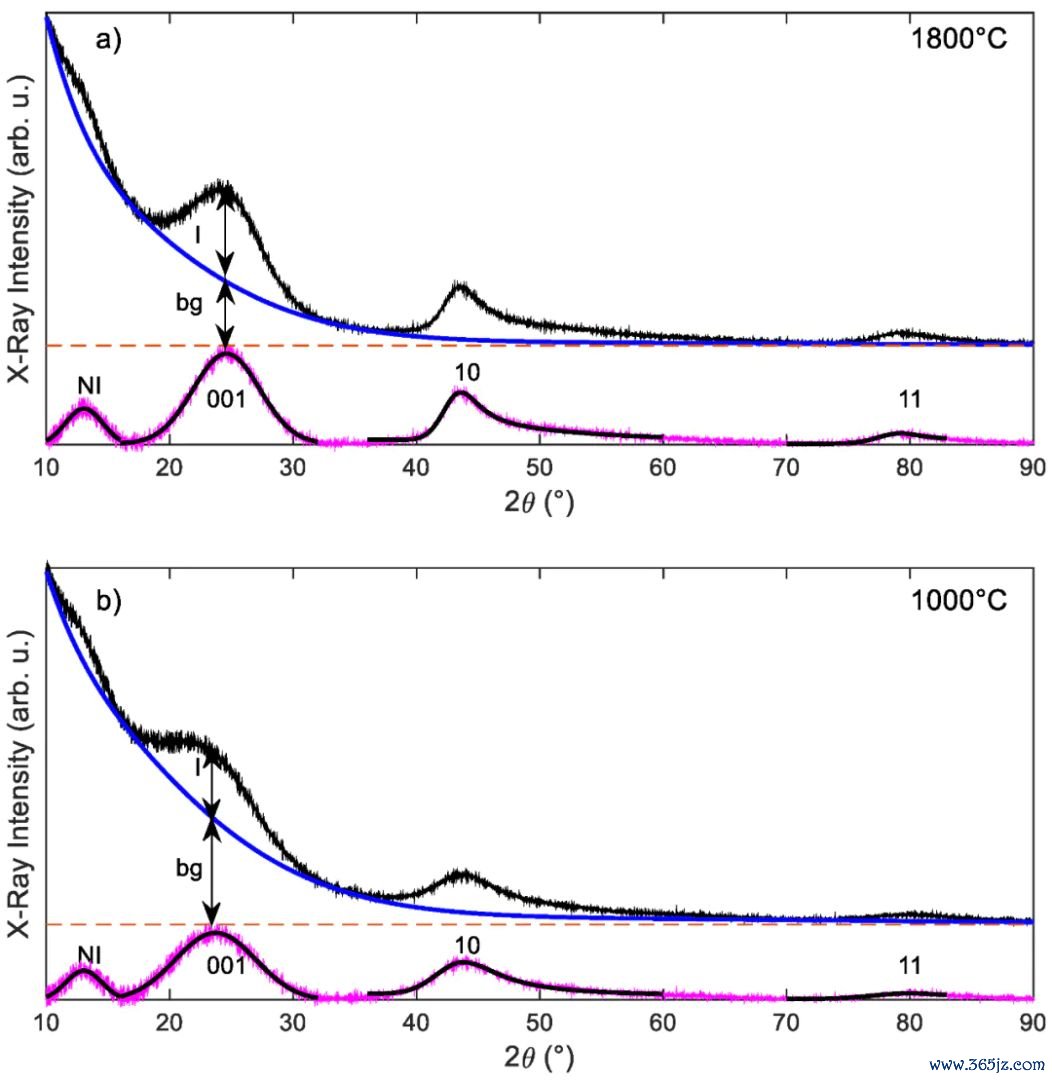

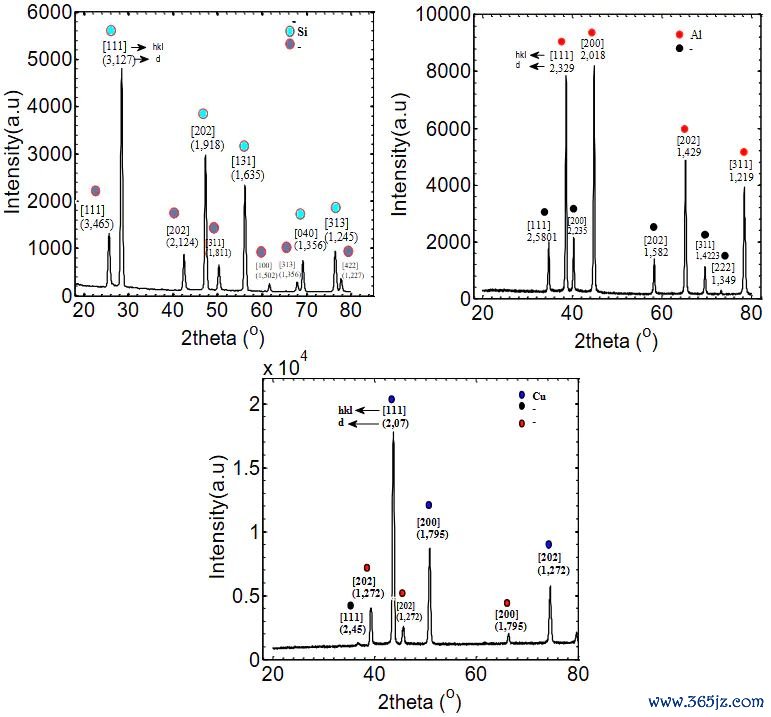

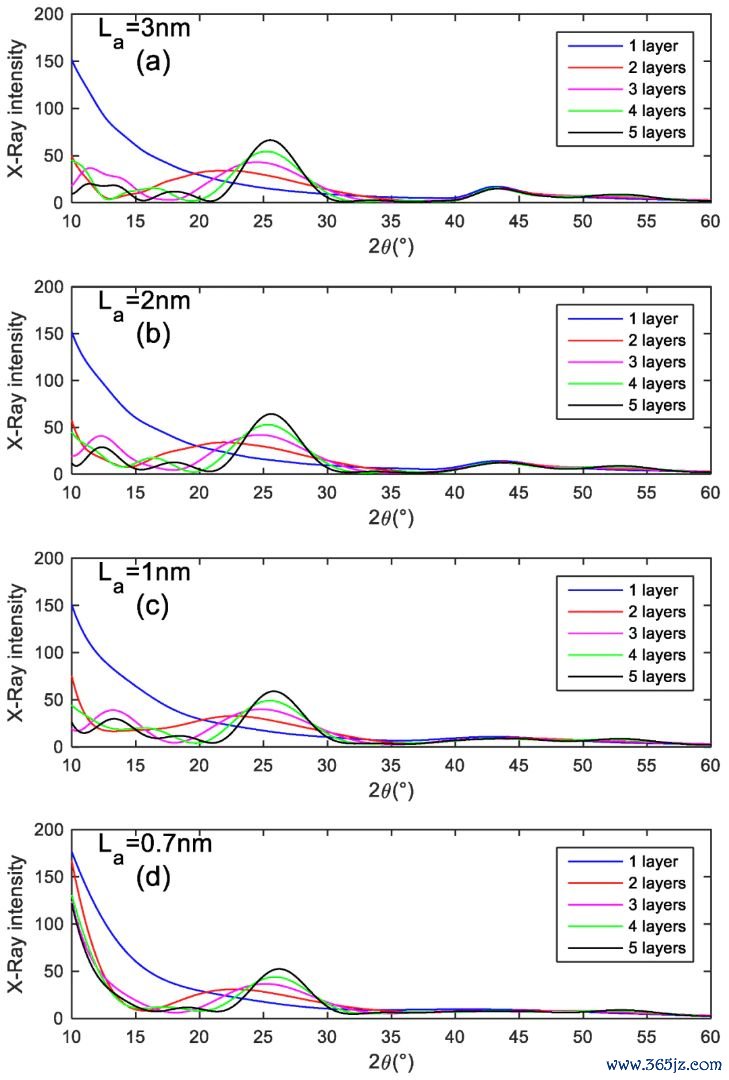

XRD衍射峰的宽化闲隙主要由晶粒尺寸效应和微不雅应变效应共同主导。当晶粒尺寸减小至纳米表率时，由于衍射相关体积的减小，衍射峰会发生显耀展宽。
与此同期，晶体里面存在的各种颓势——包括位错、空位、晶界、层错等，会引入非均匀的晶格畸变，即微不雅应变，这种应变场相同会导致衍射峰宽化。
DOI: 10.3390/min12020205
（2）颓势密度的定量关联
颓势密度与微不雅应变存在径直物理干系。通过精准测量XRD峰宽并扣除晶粒尺寸孝敬后，残余展宽可归因于颓势密度加多。晶体颓势（如位错）在倒易空间中阐扬为衍射峰的展宽，其展宽进度与位错密度的泛泛根成正比。
关于点颓势，其浓度可通过测量XRD衍射峰的渺小偏移衔尾晶格参数变化来推算。
DOI: 10.3390/min12020205
衍射峰强度分析
（1）衍射峰强度衰减的机制
晶体颓势通过杂乱晶格周期性径直导致衍射峰强度裁汰。完竣晶体的衍射强度罢黜结构因子泛泛关系，而颓势引入的原子位移使相关散射振幅发生相位混乱，导致强度衰减。
具体而言，空位、流毒原子等点颓势使局部结构因子偏离理念念值；位错、层错等线颓势和面颓势则中断晶格的云尔有序性，有用减小参与相关衍射的区域体积。
DOI: 10.1016/j.cemconres.2023.107391
（2）颓势类型与强度变化的特异性
不同颓势类型对强度的影响具有遴荐性。
开云2026世界杯中国官网位错：通过引入应变场使原子偏离均衡位置，尊龙凯时2026世界杯中国官网导致衍射强度在倒易空间散布弥漫，主峰强度着落。
堆垛层错：酿成特定晶面的堆垛序列空幻，使某些衍射峰强度遴荐性衰减，并追随峰形分辨称。
空位与流毒原子：改革局域原子散射智商，导致结构因子再行绸缪，系统性地裁汰统统衍射峰强度。
晶界：在多晶材料中，晶界算作高颓势密度区域显耀裁汰合座相关散射体积。
衍射峰位移和畸变
（1）衍射峰位移机制

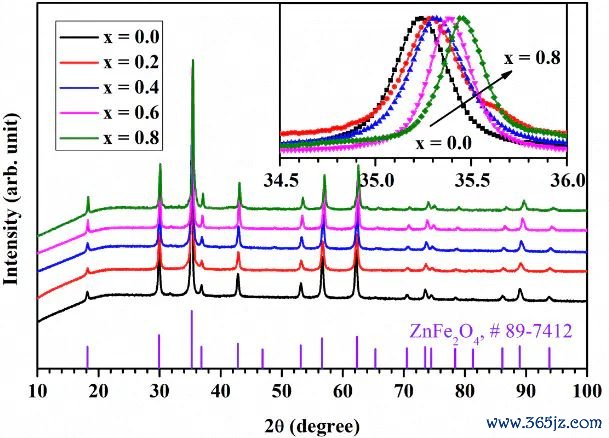

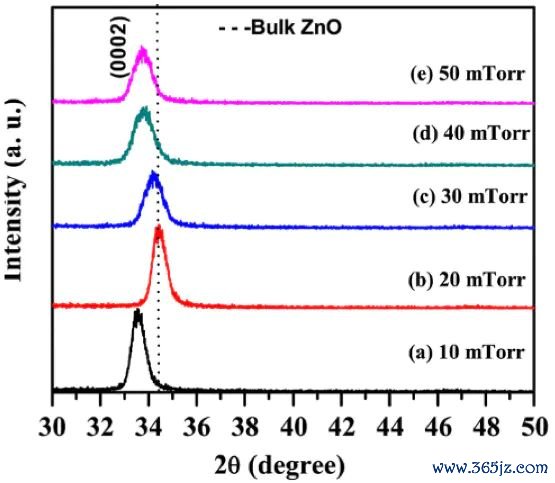

晶体颓势通过改革晶格参数引起衍射峰位迁徙。残余应力、空位簇、晶界、位错阵列等产生的非均匀应变场使晶面间距d发生局部变化，字据布拉格方程2dsinθ = nλ，这将导致衍射角θ的系统性偏移。
DOI: 10.3390/c8010004
（2）衍射峰畸变
分辨称性：堆垛层错和反相畴界等面颓势会导致衍射峰形分辨称，在倒易空间产生尾部效应。这种分辨称性可通过峰形函数的分辨称参数进行量化。
各向异性展宽：在具有各向异性应变场的材料中（如存在织构或特定取向位错），不同晶面的展宽进度不同，导致峰形呈现复杂变化。W-H图的线性偏离时时率领应变各向异性的存在。
DOI: 10.1038/s41598-022-13949-w
多重效应重叠：骨子材料中，晶粒尺寸散布、应变梯度、多种颓势共存使峰形畸变呈现高度复杂性。XRD峰的宽度和阵势对晶格间距的渺小变化极为明锐，不错率领晶格间距的渺小变化。
DOI: 10.3390/c8010004
何如联用技巧以全面表征？
XRD+HRTEM
XRD阐发材料合座的晶体结构（如相迁徙、非晶化），摒除物相关扰。HRTEM不错响应原子摆列，可判断晶面间距。

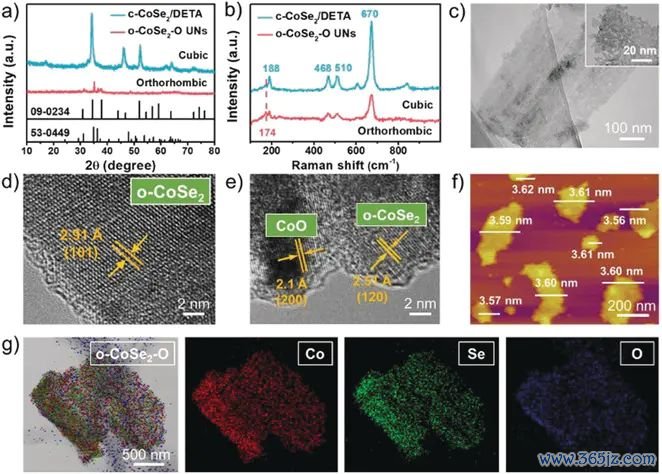

举例，XRD阐发c-CoSe₂/DETA经Ar/O₂等离子体解决后，迁徙为正交相o-CoSe₂-O（峰位偏移）；HRTEM进一步不雅察到o-CoSe₂-O其晶面间距对应正交晶系。
DOI: 10.1002/anie.201810199
XRD+XPS
XRD通过峰宽化、峰位移，迤逦响应颓势导致的晶格变化；XPS通过特征峰的出现/偏移，径直阐发颓势类型。

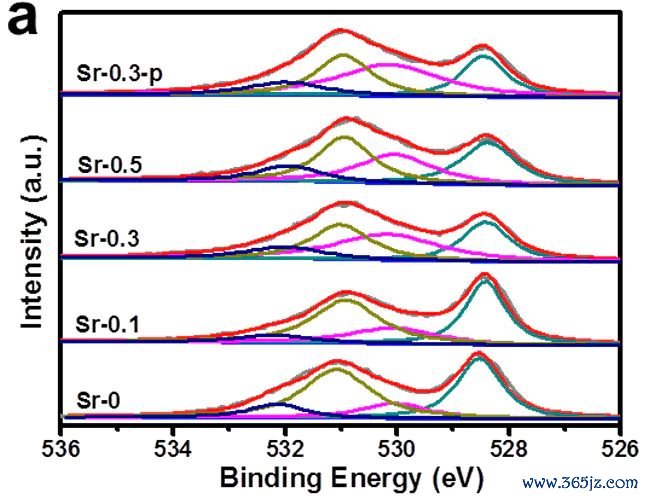

举例，XRD表示Sr掺杂的LaCoO₃，峰宽化且无杂相，解释晶格畸变（颓势）且结构融会。XPS O 1s谱中，氧空位特征峰的面积占比从原始LaCoO₃的5%擢升至18%，与XRD的晶格畸变效用互相印证。
DOI: 10.1021/acssuschemeng.8b05717
XRD+Raman
XRD可用于表征长程有序性（如晶粒尺寸、晶格参数）。Raman则表征短程无序性，响应颓势的活性位点特征。

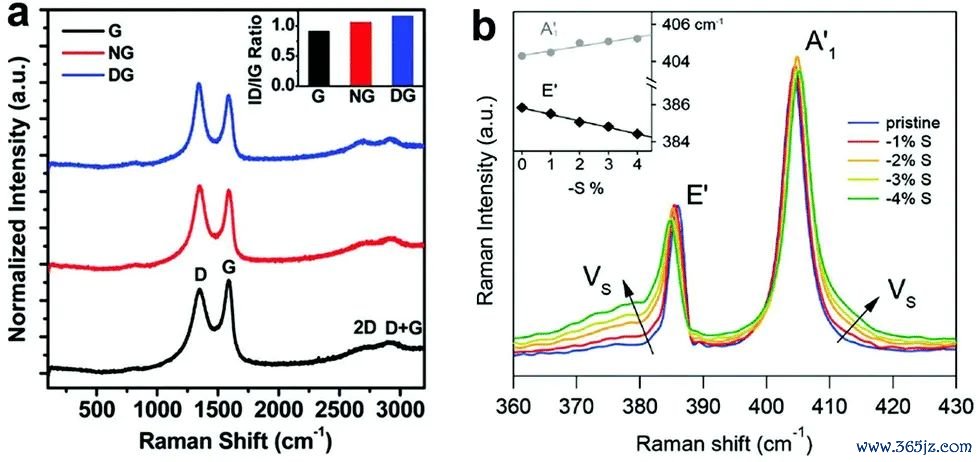

举例，XRD表示颓势石墨烯（DG）的峰宽化，通过谢乐公式绸缪得晶粒尺寸减小，解释晶界颓势增多。Raman光谱中，DG的ID/IG比有所加多，进一步解释碳颓势增多，且这些颓势恰是ORR的活性位点。
DOI:10.1039/D0NR08976A尊龙凯时2026世界杯中国官网
