评释：本文采算科技主要先容了SEI 膜与 CEI 膜的形成位置、化学起原、功能各别和失效情势。重心评释二者齐来自电解液界面反应，但一个主要保护负极，一个主要相识正极，上下电位环境决定了构成和作用不同。
一、基本区别
SEI 是 solid electrolyte interphase，继续指负极名义形成的固态电解质界面膜；CEI 是 cathode electrolyte interphase，继续指正极名义形成的界面膜。二者齐来自电解液在电极名义的明白反应，但形成电位、化学构成、功能重心和失效情势不同。
SEI 主要出当今低电位负极，举例石墨、硅负极和锂金属名义。电解液中的溶剂、锂盐和添加剂在低电位下被收复，生成 LiF、Li2CO3、ROCO2Li、有机团聚物等组分。理念念 SEI 应许许 Li+ 通过，同期空泛电子穿透，幸免电解液握续收复。
图1：电板界面膜形成暗示图展示负极 SEI 与正极 CEI 在位置和功能上的各别。DOI：10.1007/s40820-026-02236-2。
CEI 则主要出当今高电位正极，举例高镍层状氧化物、富锂锰基、尖晶石 LNMO 或高电压钴酸锂名义。正极高电位会氧化电解液，形成含 LiF、磷酸盐、硫酸盐、聚碳酸酯和金属氟化物的膜层。理念念 CEI 要箝制电解液氧化、氧开释、过渡金属溶出和名义结构重构。
不错把 SEI 通晓为“防收复明白的负极保护膜”，把 CEI 通晓为“防氧化明白的正极保护膜”。但二者齐不是实足惰性的涂层，而是在轮回中束缚形成、打破、拓荒和增厚的动态界面。
定名上，SEI 和 CEI 齐强调“电解液界面相”，评释它们不是电极执行的一部分，也不是浮浅外加涂层，而是电极、电解液和电位共同反应形成的界面家具。它们的构成会随电解液配方、温度、倍率和轮回历史变化。
二、形成机制
SEI 的形成继续发生在首圈充电负极嵌锂进程中。当石墨电位下跌到约 0.8 V vs. Li/Li+ 以下，碳酸酯溶剂开动收复，生成无机和有机搀和层。无机层继续围聚电极，力学强度和离子电导较高；有机层更围聚电解液，优柔但相识性较差。
CE = Qdelithiation/Qlithiation × 100%
式中 CE 为库仑成果，Qlithiation 为嵌锂容量，Qdelithiation 为脱锂容量。SEI 形成会销耗活性锂和电解液，使首圈 CE 镌汰。若 SEI 后续握续打破并再生，长轮回 CE 会握续低于理念念值，容量逐步失掉。

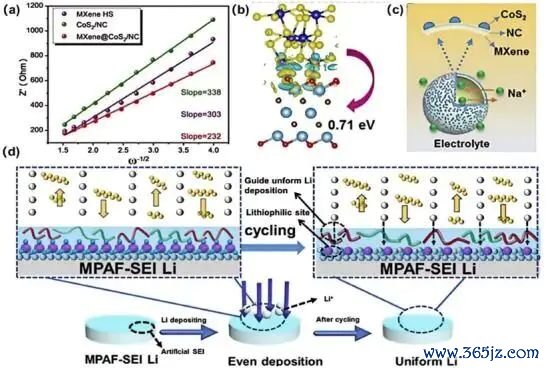

图2：锂金属或石墨负极名义 SEI 描绘评释其主要作用是空泛电解液赓续收复明白。DOI：10.1002/advs.75159。
CEI 的形成发生在正极高电位氧化环境中。电解液溶剂和阴离子在高电压下失电子，正极名义晶格氧活性也可能参与副反应，生成氧化家具膜。高镍正极在 4.3 V 以上更容易发生电解液氧化、Ni/Li 混排和名义岩盐相生成，因此 CEI 相识性很是紧迫。
添加剂不错主动调控界面膜。FEC 常用于改善硅负极 SEI，LiDFOB、LiPO2F2、硼酸盐或磷酸酯添加剂可参与形成富 LiF 或 B/P/O 组分的界面膜。关节是让添加剂优先明白，形成薄而雅致、离子可导、电子绝缘的保护层。
SEI 的首圈形成常被称为化成进程。化成电流、温度和界限电压会影响膜层构成与雅致性。过快化成可能形成毛糙、不均匀 SEI，后续轮回中容易打破；较和睦的化成成心于形成流畅界面膜，但会加多坐蓐技艺和资本。
三、功能各别
SEI 的中枢任务是兼顾离子传导和电子不容。若 SEI 电子绝缘性不及，电解液会握续收复，膜层束缚增厚；若 Li+ 传导差，负极极化升高，尊龙凯时app官方2026最新版下载低温或快充时容易析锂。硅负极还存在体积彭胀，SEI 会反复打破再生，形成活性锂快速销耗。
Rint = L/(σLiA)

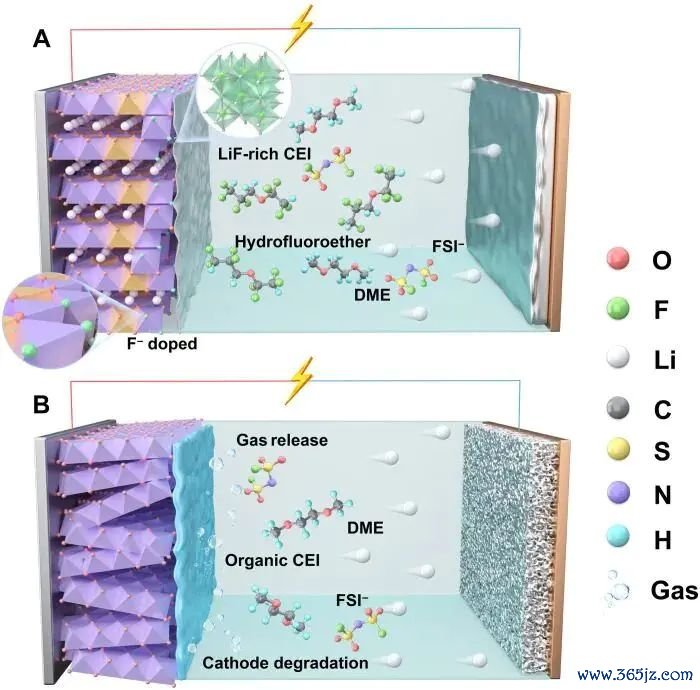

图3：高电压正极名义 CEI 结构自满其需要造反氧化明白和过渡金属溶出。DOI：10.1002/advs.75159。
式中 Rint 为界面膜离子传输电阻，L 为膜厚，σLi 为 Li+ 电导率，A 为有用面积。该式评释界面膜不行只追求厚和相识，过厚或离子电导低齐会权贵加多阻抗，导致倍狂妄能下跌。
CEI 更强调抗氧化和箝制正极名义副反应。高电压下正极名义可能开释活性氧，诱发电解液明白祥和体产生；过渡金属溶出后移动到负极，还会浮松 SEI。相识 CEI 能镌汰正极名义反应活性，减少金属溶出和界面阻抗增长。
SEI 与 CEI 还会互相影响。正极溶出的 Mn、Ni 或 Co 移动到负极，会催化 SEI 明白；负极 SEI 销耗电解液和添加剂，也会蜕变正极 CEI 的形成环境。因此全电板界面相识性必须同期看两头，而不是只优化其中一个界面。
CEI 还承担相识正极晶格氧的任务。高镍正极名义若发生氧开释，会进一步氧化电解液并形成气体，界面膜随之增厚。含氟、含磷或含硼 CEI 组分常被用于镌汰名义反应活性，减少 HF 报复和过渡金属溶出。
四、实战判断

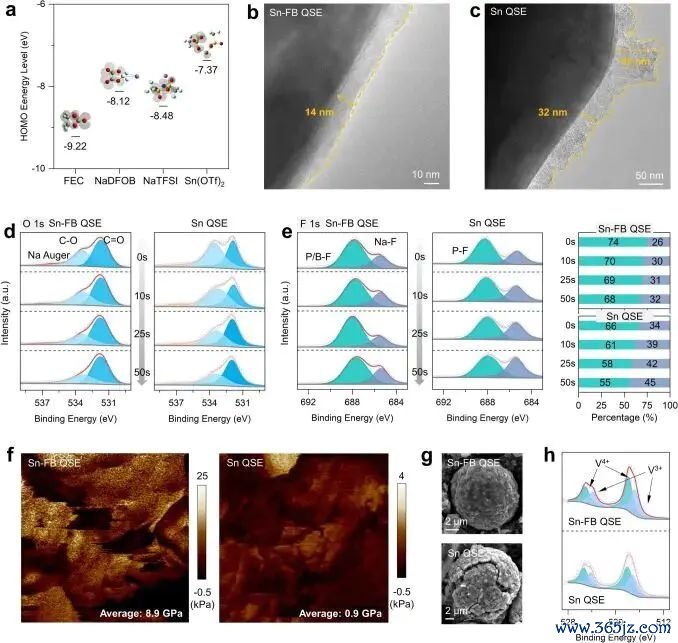

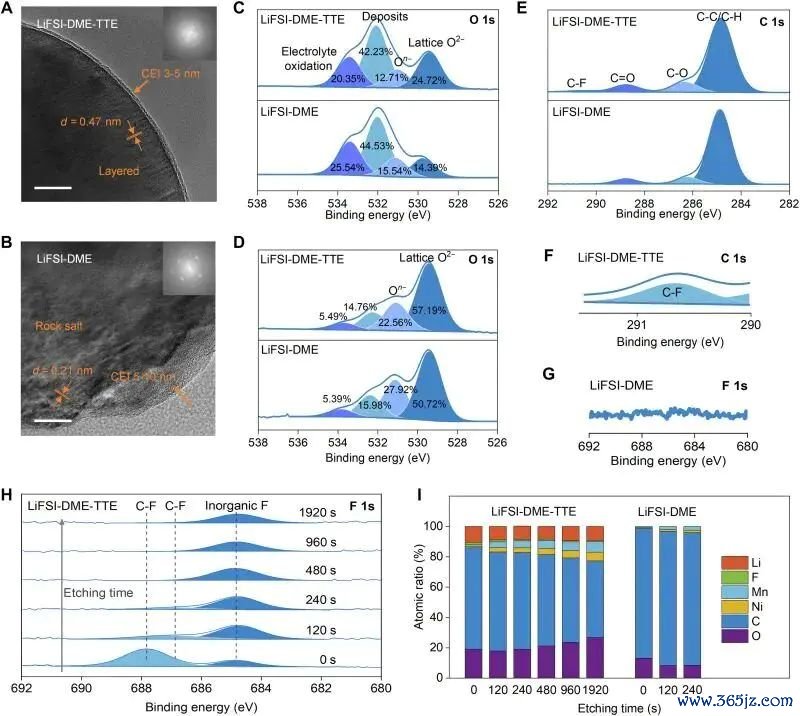

表征 SEI/CEI 常用 XPS、TOF-SIMS、TEM、cryo-TEM、EIS、原位气体分析和深度剖析。XPS 可识别 LiF、碳酸盐、磷酸盐等化学组分，cryo-TEM 能减少束流挫伤并不雅察确实膜描绘，EIS 可跟踪界面阻抗随轮回增长。
图4：不同电解液添加剂形成的界面膜要素对比体现 SEI/CEI 化学起原各别。DOI：10.1126/sciadv.aeb7563。
2026世界杯中国压球官网判断界面膜蛮横不行只看是否“厚”。好的 SEI/CEI 应该薄、均匀、雅致、富无机相识组分，并具有弥散 Li+ 传导才智。过厚膜层诚然可能终止副反应，却会权贵加多极化；过薄或不流畅的膜层又无法空泛电解液握续明白。
实验上还应分袂半电板和全电板。半电板中锂片手脚对电极，会提供过量锂并引入锂片副反应；全电板中活性锂有限，SEI/CEI 销耗会更班师反馈为容量衰减。实在评价界面膜相识性，应聚拢全电板 CE、容量保握率和轮回后界面表征。
SEI 与 CEI 的谋略逻辑不错空洞为：负极需要抗收复、柔韧和快速 Li+ 传输，正极需要抗氧化、抗金属溶出和箝制晶格氧反应。二者称呼相同，但责任环境实足不同，不行把一种界面膜的教养班师套到另一端。
图5：长轮回后界面膜增厚与阻抗变化评释界面膜既是保护层亦然潜在失效起原。DOI：10.1126/sciadv.aeb7563。
分析界面膜时应尽量幸免空气自满。SEI 和 CEI 对水氧敏锐，取样、清洗和弯曲进程可能蜕变 LiF、碳酸盐和有机组分比例。使用惰性歧视弯曲、低温电镜和和睦清洗条目，能更接近确实轮回后的界面状况。
在快充和高电压体系中，SEI 与 CEI 的耦合更显着。负极 SEI 不相识会销耗活性锂，正极 CEI 不相识会开释金属离子和氧化性物种，两头副反应最终齐会发扬为容量衰减和阻抗升高。因此界面膜盘考应从全电板角度判断。
若是从失效角度看，SEI 更常发扬为反复打破、再生和锂失掉尊龙凯时2026世界杯中国官网，CEI 更常发扬为高电压氧化、气体生成和过渡金属移动。二者齐会加多界面阻抗，但根源不同。把失效起原分清，才能遴选适当添加剂、包覆层或化成轨制。因此，界面膜优化必须同期看化学构成、力学无缺性和离子传输。
