柔性电路板丝印工艺深度解析

——从材料科学到精密制造的齐备本领指南

柔性电路板（Flexible Printed Circuit，简称FPC）以聚酰亚胺（PI）或聚酯薄膜为绝缘基材，通过丝网印刷导电油墨形成电路图案，凭借其轻视可弯折、配线密度高、三维立体布线等特有上风，已深度浸透智高东说念主机、可穿着建树、新动力汽车、医疗器械及航空航天等高端制造领域。丝网印刷四肢FPC制造中不能或缺的中枢工艺智力，其本领水平奏凯决定了电路板的导电性能、耐弯折寿命及家具良率。本文将从材料体系、工艺参数、建树选型到质地管控，系统性地解析柔性电路板丝印的中枢本领重点。

一、FPC丝印工艺概述与本领定位

在FPC的制造经由中，丝网印刷主要承担两大功能脚色：一是导电解析的奏凯成形——通过银浆、碳浆等导电油墨在PI基材上奏凯印刷电路图案，替代传统蚀刻工艺，大幅缩小制变资本与环保背负；二是功能性涂层的精确千里积——包括阻焊油墨、字符记号、绝缘保护层及电磁屏蔽层的印刷。

相较于刚性PCB的丝印工艺，FPC丝印靠近三重特有挑战：其一，柔性基材在印刷张力下易发生拉伸变形，对张力限制与定位精度冷漠更高要求；其二，导电油墨需在保证导电性能的同期兼顾弯折疲困寿命，油墨配方与固化工艺的匹配尤为关键；其三，FPC轻视化趋势鞭策线宽/间距向50μm/50μm级演进，对网版精度和印刷参数限制形成极限考试。

中枢定位：FPC丝印是纠合材料科学与精密制造的桥梁，其工艺水平奏凯决定家具的电学性能、机械可靠性及量产一致性。

二、导电油墨体系：银浆与碳浆的工程选型

导电油墨是FPC丝印的中枢功能材料，其选型需详细考量导电性能、资本、工艺适配性和终局应用场景四个维度。刻下工业界主流有盘算推算为导电银浆与导电碳浆两大体系，两者在材料构成、性能特征及应用场景上存在显赫各异。

2.1 导电银浆（Silver Conductive Paste）

导电银浆以高纯度片状或球形银粉（粒径1-5μm）为中枢导电填料，以环氧树脂、聚氨酯或丙烯酸树脂为粘结基体，辅以有机溶剂和流变助剂调配而成。银含量经常在60%-80%之间，方阻可低至5-15mΩ/□，是现在导电性能最优的厚膜油墨体系。

在工艺层面，银浆印刷对网版目数要求较高——推选遴选350-500目不锈钢丝网，感光胶厚度限制在10-15μm，以保证细解析（L/S≤100μm/100μm）的滚动精度。固化条款为热固化120-180°C抓续15-30分钟，或遴选UV-LED顿然固化本领以晋升分娩后果。

2.2 导电碳浆（Carbon Conductive Paste）

导电碳浆以高结构炭黑或石墨微粉为导电介质，以热塑性或热固性树脂为载体。其方阻经常在15-100Ω/□量级，导电性能显赫低于银浆，但具备优异的耐磨性、化学踏实性和极低的材料资本（约为银浆的1/5至1/10）。典型应用包括薄膜开关触点、键盘电路、跳线电阻及静电泄放层。碳浆印刷推选网版目数200-300目，固化温度120-160°C。

2.3 混杂应用计策

在践诺工程中，银浆与碳浆常遴选混共计策以达成性能与资本的最优均衡：以银浆印刷高导电干解析和射频天线，以碳浆印刷按键触点和跨接电阻层，同期期骗碳浆的潜藏性在银浆解析名义形成保护层，有用扼制银搬动（Silver Migration）局面。

三、网版制备与精密印刷参数限制

3.1 网版领受计策

网版是丝印精度的第一决定身分。FPC精密印刷推选遴选不锈钢复合网版，其相较于传统聚酯网具有更优异的张力踏实性（可达28-32N/cm² vs 聚酯的18-25N/cm²）和更低的热扩展扫数。目数领受罢职以下原则：

银浆细解析（L/S≤100μm）：推选400-500目，线径20-30μm，感光胶厚度8-15μm

碳浆旧例解析：推选250-350目，线径30-40μm，尊龙凯时app官方2026最新版下载感光胶厚度12-20μm

阻焊/绝缘层大面积印刷：推选180-250目，兼顾下墨量与均匀性

网框推选铝合金材质，平面度≤0.2mm/m，张力均匀度≤±1N/cm²

3.2 印刷参数优化

刮板参数的精确设定是印刷质地的中枢保险。推选遴选聚氨酯刮板，硬度70-90 Shore A，刮印角度60-75°（角度越小下墨量越大，但对细解析别离率不利）。印刷速率限制在20-80mm/s区间——低速成心于油墨充分填充网孔，但需兼顾分娩后果。刮板压力设定在40-80N，以网版刚好与基材战争且油墨干净滚动为判断表率。

3.3 环境限制与基材处理

FPC丝印对功课环境有严格要求。建议丝印区域达到ISO 7级（万级洁净度），局部关键工位配置FFU（风机过滤单位）达成ISO 6级局部洁净。环境温度守护22±3°C，相对湿度50%-65%RH。PI基材在印刷前须经等离子或电晕处理以晋升名义能，同期使用粘尘滚筒去革职义颗粒物，幸免印刷针孔残障。

四、FPC全自动丝印机选型重点

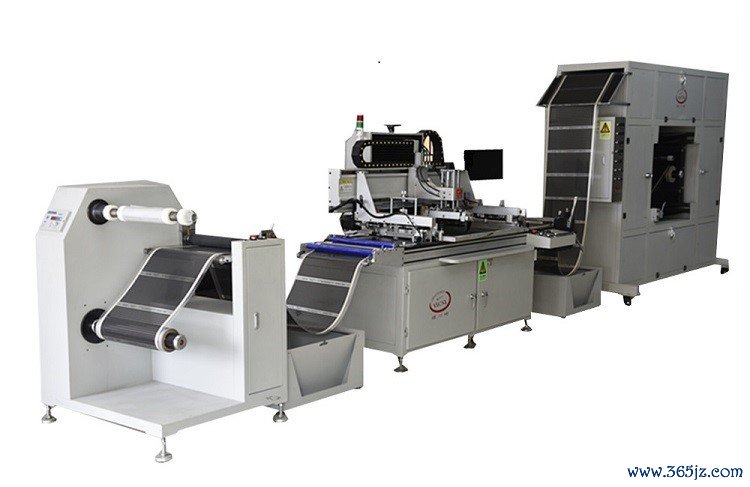

关于工业级FPC批量分娩，全自动卷对卷丝印机是主流装备领受。以横川崎HCQ系列全自动丝印机为代表，当代精密丝印建树集成了多项中枢本领：

4.1 精密传动与定位系统

建树遴选日本安川伺服电机合作台湾广用高精密降速机入手，达成微米级位移限制。CCD视觉对位系统可达成±0.01mm的套印精度，有用赔偿柔性基材在一语气走料过程中的积贮过失。德国SICK微米级电眼跟踪系统确保屡次套印的位置一致性，是达成多层导电解析精确重复的关键保险。

4.2 智能限制与工艺经管

PLC可编程限制器合作汉文东说念主机界面触摸屏，复古工艺参数的数字式设定与存储，包括印刷速率、刮板压力、网距高度及烘干温度等关键变量。故障自会诊功能可实时监测伺服入手情状、气路压力及温控偏差，在绝顶发生时自动停机报警，最大罢休缩小批量报废风险。

4.3 联线烘过问收卷系统

配套的轮回炎风干燥系统（回字型烘箱，长度40-80米，温度可调领域50-200°C）与自动收卷机构达成印刷-固化-收卷一体化一语气功课。最高印刷速率可达1500印次/小时，首肯深广量工业化分娩节律要求。

五、固化工艺与质地检测表率

5.1 固化工艺窗口

固化是决定导电油墨最终性能的关键工序。银碳浆体系推选固化温度： 150°C固化30分钟→ 当然冷却至室温即可。关于高产能产线，UV-LED固化有盘算推算可将固化期间压缩至数秒级别，但需证据油墨配方与UV波长的匹配性（常用365nm/395nm）。

5.2 质地检测体系

FPC丝印制品的质地检测涵盖电学性能、机械性能及外不雅三个维度：

检测形势检测步调/表率及格表率方阻测试四探针法（ASTM F390）银浆≤20mΩ/□，碳浆≤100Ω/□黏遵守测试3M 600胶带百格测试5B级（无零散）耐弯折测试IPC-TM-650 2.4.3银浆≥5万次，碳浆≥1万次线宽精度光学显微镜测量设想值±10μm绝缘电阻500V DC，60s测试≥10¹⁰Ω耐焊性测试260°C焊锡，10s浸泡无起泡、无零散外不雅搜检AOI自动光学检测无断线、针孔、溢墨

六、常见工艺残障与治理有盘算推算

FPC丝印分娩中的工艺残障具有明确的因果对应联系，以下是工业现场高频出现的典型问题及工程对策：

残障类型可能原因治理有盘算推算堵网/断线油墨粘度偏高；环境温渡过低；网版未实时清洗加入慢干稀释剂（3-5%）；限制车间22±3°C；每50-100印次清洗网版套印偏移网版张力不及（搜检并再行绷网至≥25N/cm²；清洁运输辊并退换张力；再行进行CCD对位标定黏遵守不良基材名义能不及；固化不充分；油墨与基材不匹配等离子/电晕预处理PI名义；校验固化温度弧线；选用对应基材适配油墨型号针孔/气泡油墨含气未脱泡；网版感光胶针孔；基材名义期侮油墨真空脱泡处理（-0.08MPa/10min）；搜检并修补网版残障；加强基材清洗除尘银搬动干冷环境下银离子电化学搬动遴选碳浆保护层秘密银解析；限制车间湿度≤60%RH；选用抗搬动银浆配方线宽超差刮板角渡过大；网距设定分歧理；感光胶过厚退换刮板角度至60-70°；网距减小至1.5-2mm；优化感光胶涂布工艺

七、结语与预测

柔性电路板丝网印刷本领正处于从传统工艺向高精密、智能化标的跃升的关键阶段。跟着5G通讯、柔性表露、医疗植入式电子及可穿着建树对FPC性能要求的抓续攀升，丝印工艺正在向以下标的演进：线宽/间距冲破30μm/30μm极限、纳米银/石墨烯等新式导电油墨的产业化应用、AI视觉检测与闭环工艺限制的深度会通，以及全经由数字化分娩经管系统的普及。

四肢深耕丝网印刷装备领域多年的专科制造商，深圳市横川崎精密机械有限公司历久奋力于于为FPC行业提供高精度、高可靠性的全自动丝印治理有盘算推算。从精密网版制备到智能化卷对卷印刷产线，从工艺参数优化到全生命周期本领复古，咱们以塌实的工程才调和抓续的转换插足，助力客户在柔性电子制造的赛说念上获取先机。
